• 产品性能简介

1.16:9 全像素1920*1200 液晶面板
2.SDI视频信号亮度波形显示
3.gradate&step伪彩
4.安全框/TALLY/静态UMD
5.黑白，单蓝色单色转换
6.SDI 1/1.001帧率兼容
7.HDCP 1.1/HDMI 1.3
8.H/V-DELAY功能
9.16路音频表（同时显示八路，可选）
10.安全框、标记框、字幕框
11.4：3、16：9、Letter box、过扫描
12.安全锁定功能
13.内置3D-LUT（Rec709、SMPTE-C和EBU标准）
14.自定义F键功能
15.电池电量提示功能
16.静帧

17.亮度超标定位功能

• 产品参数

面板特性	尺寸	8.9
	像素	1920×RGB×1200
	点距	0.09975（H）×0.09975（V）mm
	显示比例	16:9 / 4:3 可转换
	背光	WLED
	亮度（MAX）	500cd/m2
	对比度（MAX）	800:1
	色深	8Bit(16.7M色)
	图像处理	10Bit
	响应时间	10ms
	可视角度	左右 170° / 上下170°

视频输入	HD/SD-SDI（3G-SDI选配）	2 x2BNC
	复合视频(CVBS)	2 x BNC
	分量	2x 3 BNC
	HDMI	2 x HDMI Type-A

视频输出	HD/SD-SDI	2 x BNC
	复合视频	2 x BNC

音频	音频解嵌	支持
	音频电频表	16路（最多可同时显示8路）
	内置扬声器	2路x 8欧/1W
	耳机监听	支持

使用要求	输入电压	12V DC 标准4芯卡侬头
	功耗(MAX)	30W
	工作温度	0-40摄氏度
	储存温度	-20-70摄氏度
	储存湿度	0%-90% 无凝结

结构说明	外壳材质	铝型材
	外观尺寸（单位：mm）	L482.6 x H177 x D58.5mm
	重量	约3.4 Kg

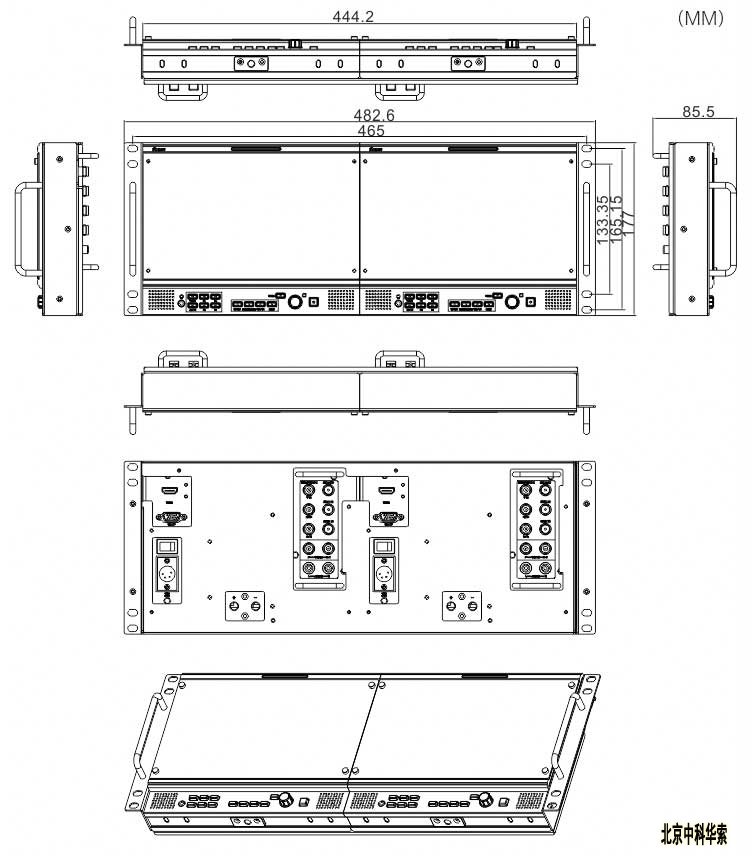

产品尺寸图
