松下BT-LH910MC高清液晶监视器

发布日期:2015-06-09   浏览次数:   来源:北京中科华索视频科技有限公司   作者:中科华索

9” 高清液晶监视器

  • 面板:9英寸IPS硬屏
  • 分辨率:WXGA(1280x768像素)
  • 对比度:1000:1
  • 亮度:350cd/㎡
  • 电源:DC12V/电池

产品特征:
  • 9 英寸(23cm) 新IPS LCD 显示屏显示高分辨率高质量图像
  • 卓越的显示性能、丰富的记录辅助功能以及各种用于广播应用的接口
  • 各种3D 摄像辅助功能

9 英寸(23cm) 新IPS LCD 显示屏显示高分辨率高质量图像

WXGA(1280x768),便携监视器产品中的很高分辨率

新IPS LCD显示屏具有新的像素结构,与我们之前的型号BT-LH900A相比,单位面积的分辨率提高了20%。这个 9英寸(23cm)LCD显示屏具有 1280x768 像素,与Panasonic 的17英寸(43cm)LCD监视器 BT-LH1710 中的像素数量相当。BT-LH910具有便携式监视器产品中非常高的分辨率,实现了高清摄像、制作和播出的全新应用,突破了传统小型监视器的局限。

高亮度、卓越对比度、宽视角

新IPS LCD显示屏中采用的全新像素结构大大改善了LCD显示屏的透光率,实现了更高的亮度。新的液晶材料和新设计的滤色膜还实现了高对比度,从而获得清楚明快的图像。这些功能综合起来提供了容易观察的图像,即使对于室外观看也是如此。垂直和水平方向上176°的宽视角是现有LCD液晶显示屏中非常宽的视角。新 IPS LCD显示屏具有卓越的色彩显示特征,即时在某个角度上观看,其亮度或色彩的变化也很小。

LED背景灯

新IPS LCD显示屏带有一个LED背景灯。这个不含有汞(0.1%以下)的显示屏采用先进技术开发。

高性能图像处理引擎,实现卓越移动图像质量

  • 精确的10位图像处理采用一个三维LUT(Look Up Table),让每一个RGB色彩都能够实现从低亮度到高亮度水平的真实色彩再现。
  • 对角线补偿电路将对角线上的锯齿状杂波尽可能小化。
  • 高速度、高性能I/P转换电路实现卓越的运动响应,输入和显示屏显示之间的延迟小于一场。
  • 中间处理过程时间的改善,提供了生动清楚的图像显示。

灰度和RGB手动调整

为了让LCD监视器与专业广播应用相匹配,对每一个监视器采用256离散RGB步进的补偿,再现标准伽玛性能(g=2.2)。色温还可以设定为9300K、6500K或5600K,手动白平衡可以直接调整R、G和B的增益和偏差。

校准功能

BT-LH910 自带软件,只需将一个制造商指定的显示器色彩分析仪和测量探头与监视器相连接,就可以通过一台PC 机对监视器进行校准。

※ Konica Minolta CA-310显示器色彩分析仪,带有CA-PU32/PU35或CA-PSU32/PSU35标准测量探头。更多信息,请访问以下网站:http://www.konicaminolta.com/instruments/index.html

卓越的显示性能、丰富的记录辅助功能以及各种用于广播应用的接口

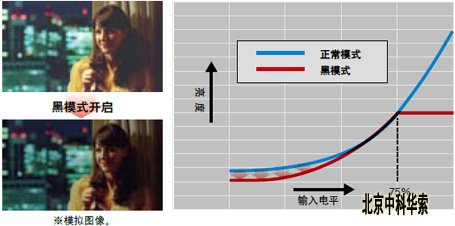

电影伽玛和新黑模式

BT-LH910配备电影伽玛(F-REC)补偿功能,用作Varicam摄像机的监视器。新黑模式还让灰阶图像中的暗部更容易看到。该功能有助于拍摄电影和电影级的高清节目和广告。

新型音频电平表和耳机接口

新型彩色音频电平表显示嵌入的音频(3G-SDI、SDI、HDMI※)输入电平。它具有基准点、峰值保持和超范围显示功能。BT-LH910还配备一个耳机接口。被监听的声道很容易从菜单中选择。

※ 对于HDMI输入,电平表只显示两个声道。

波形(Y/R/G/B)和矢量显示

BT-LH910 配置有内置的波形监视器和矢量图功能,用于显示输入信号波形和色彩范围。对于波形显示,信号可以从Y、R、G和B中进行选择。

※ 波形功能可以用于所有输入信号。矢量图功能可以用于3G-SDI和SDI输入。


红点聚焦功能开启

用于高清摄像的辅助聚焦功能

  • 红点聚焦:通过容易看见的红色显示聚焦区域,,以对其进行突出显示,便于摄像机的对焦。
  • 像素到像素:可以不进行再次处理来观看原始像素。 输入信号为1080i/p,在相当于34.4cm(13.5英寸)的屏幕上调整焦距。

BT-LH910可以用过一个SDI或VIDEO输入来显示闭合字幕。它支持EIA-708HD-SDI闭合字幕标准(EIA-608 SD-SDI闭合字幕标准),而且能够最多同时显示8个窗口。BT-LH910还可以用一个SDI输入来显示时间码(可以从VITC、LTC和UB中选择)。

多种标记框

可以以16:9和4:3的画面宽高比来显示各种标记。

  • 宽高比标记(16:9):4:3,1 3 : 9 , 1 4 : 9 ,CNSCO2 . 3 9 ,CNSCO2.35,2:1或VISTA,具有黑(0%)、半(50%)或正常(100%)的背景亮度控制。
  • 安全区标记(16:9/4:3):95%,93%,90%,88%或80%。
  • 中心标记(16:9/4:3):开/关。中心标记可以与另外一个标记一同显示,如上例中所示。在16:9模式中,BT-LH910可以显示与所选的平面形状标记相对应的叠加的安全区域标记。

多种显示功能

  • 棋盘格重叠:以40或80像素间隔显示网格。该功能用于水平/垂直调整。
  • HV延迟显示:显示视频消隐区。
  • 单色模式:以黑白显示图像。
  • 分屏显示:可以很容易的将视频的一个帧静止,并在屏幕的左侧作为一个静止图像显示。该功能通过调整前后的对比,将现场摄像机与视频的一个帧相匹配,或者与一台不同的摄像机相匹配。

三个功能按键

每个功能键都可以被分配一个从各种显示和切换功能选出的功能,以实现一键开/关或模式转换。

可以分配给功能键的功能

HV延迟/Blue Only(仅限蓝色)/伽玛选择(Gamma Select)/标清宽高比/扫描/二级窗口/WFM/矢量/标记/白平衡/像素到像素/像素位置/红点聚焦/斑马纹/后位Tally/电平表/棋盘格/单色/黑色模式/时间码/闭合字幕/Undef。

多种功能输入接口,包括3G-SDI和HDMI

BT-LH910 配备用于3G-SDI、SDI(高清和标清)、HDMI、复合(视频)和分量(YpbPr)信号的输入接口。它支持世界各地各种应用中采用的几乎所有高清/标清视频信号。

寻像器接口

BT-LH910 带有一个15针寻像器接口,还可用作兼容的Panasonic摄像机的寻像器(需要采用选购件VF电缆BT-CS910MC )。

※AJ-HPX3700、AJ-HPX2700、AJ-HPX3100、AJ-HPX2100、AJHDX900、AG-HPX500(AG-HPX500以黑白模式显示标清分辨率)。为了安装到摄像机上,需要采用选购件。

为现场广播工作而设计

  • 倾斜的支架和耳机接口。
  • 前后Tally在监视器用作摄像机寻像器时也可以起作用。
  • 串行(9针)和GPI(9针)遥控输入接口。
  • 轻薄小巧的机身方便灵活安装和设置。
  • 坚固耐用的镁压铸框架。
  • DC供电,Anton Bauer电池可以安装在背面。

各种3D 摄像辅助功能

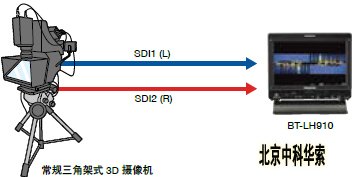

当把来自3D摄像机的左眼和右眼视频信号连接到两个SDI输入接口时,BT-LH910可以在2D显示屏上检查3D图像。BT-LH910还带有各种功能,能够帮助调整支架式3D摄像机系统。它还有助于缩短3D摄像的准备时间,提高图像准确度。

各种格式支持的3D 协助功能1080/60i, 1080/59.94i, 1080/50i, 1080/25PsF, 1080/24PsF,1080/23.98PsF, 1035/60i, 1035/59.94i, 720/60p, 720/59.94p,720/50p

  • 镜像:

镜像功能简化了支架式3D摄像机系统的基本调整。通过在屏幕上并排显示左眼和右眼图像,右眼图像可以沿水平或垂直方向翻转。

  • 偏移:

该功能可以在重叠显示中只水平或垂直地移动右眼图像。该功能方便检查左眼图像和右眼图像之间的角度对准。

  • 比较:

比较功能以并排的方式显示左眼图像和右眼图像的半幅(压缩)图像,并以中间线划分左、右部分。该功能可以帮助确认左右眼图像之间其边缘是否存在丢失的部分。

  • 汇聚点:

在整个屏幕上显示左眼图像或右眼图像时,汇聚功能支持自动或手动切换左、右图像,可以更容易的确认汇聚点。

  • 色彩:

色彩功能结合左眼图像和右眼图像,在整个屏幕上以棋盘格的形式显示这些图像。该功能便于检查两个图像之间的亮度差和色度差。

  • 变焦距:

该功能放大并显示并排显示的图像的一部分。它可以用来检查左眼图像和右眼图像之间的焦距和变焦差。红色焦距还可以与该功能一同使用。

  • 垂直:

垂直功能支持采用辅助水平线标志来仔细检查左眼图像和右眼图像之间的垂直对准。

  • 覆盖:

可以通过该功能来检查左右宽度的不平衡,具体方法是将一条垂直线标记(3%间隔)覆盖在重叠显示上或者黑白显示屏中,以显示左右图像之间的差别。

※ BT-LH910上的重叠显示即使在戴上3D眼镜的情况下也不提供3D显示效果。


常规
功耗 DC 12 V (11.0 V – 17.0 V), 1.9 A
尺寸(W x H x D) 230 mm x 214.5 mm x 170 mm, 包括支架
(9-1/16 英寸 x 8-7/16 英寸 x 7-11/16 英寸)
230 mm x 183 mm x 78.5 mm, 不包括支架
(9-1/16 英寸 x 7-13/64 英寸 x 3-1/16 英寸)
重量 2.4 kg (5.3 lbs), 包括支架
1.7 kg (3.7 lbs), 不包括支架
操作温度 0 ℃至 40 ℃ (32 °F 至 104 °F )
操作湿度 10 % 至 85 % ( 无结露)
储存温度 –20℃ 至 60 ℃ (–4 °F 至 140 °F )
液晶面板
面板尺寸 23 cm (9 英寸) 有效显示面积
长宽比 15:9
分辨率 1280 x 768 (WXGA)
显示色彩 大约16,770,000 色
可视角度 176° 水平和垂直
接口
视频输入 video: BNC x 1
Y/PB/PR: BNC x 3 (Y 与视频共享)
HDMI: HDMI (A 型) x 1 (HDCP s 支持HDCP,
支持嵌入式音频,不支持VIERA Link)
SDI: BNC x 2 ( 通过 connector x 2 有效)
符合SMPTE274M/296M/259M-C/ITU-R BT.656-4
嵌入音频 HD-SDI: 符合SMPTE299M
嵌入音频SD-SDI: 符合SMPTE272M
VF: D-SUB, 15 pins x 1
耳机输出 M3 立体声微型插孔 x 1
遥控 GPI: D-SUB, 9 pin x 1
SERIAL: D-SUB, 9 pin x 1
外部直流电源输入 XLR, 4 pin
其他
标准配件 倾斜支架(内置),倾斜支架安装螺钉(内置),CD-ROM
选购件 BT-CS910MC 寻像器电缆
